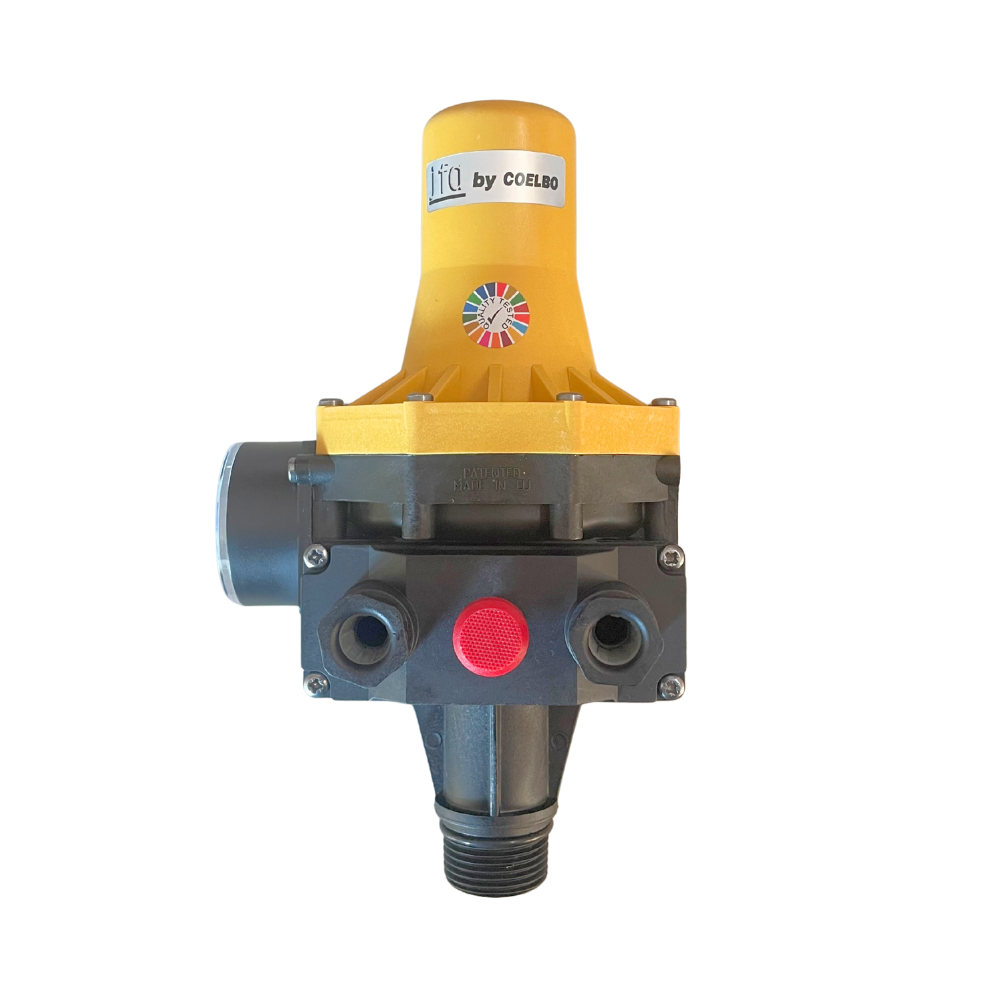

Servomatic KIT 02 Coelbo

FUNCIONAMENTO

O controlador eletrónico CONTROLPUMP comanda o arranque e a paragem automáticos da bomba de água ao abrir ou fechar qualquer torneira ou válvula da instalação. Quando a bomba arranca, mantém-se em funcionamento enquanto existir pelo menos uma torneira aberta no sistema, garantindo um fluxo e pressão constantes na rede. O CONTROLPUMP possui um sensor especial patenteado que mantém a bomba ligada sempre que exista um consumo mínimo de 0,8 litros/minuto. Inclui: Interruptor para arranque manual da bomba Válvula de retenção especial que evita golpes de aríete Sistema de segurança contra funcionamento sem água Manómetro de pressão

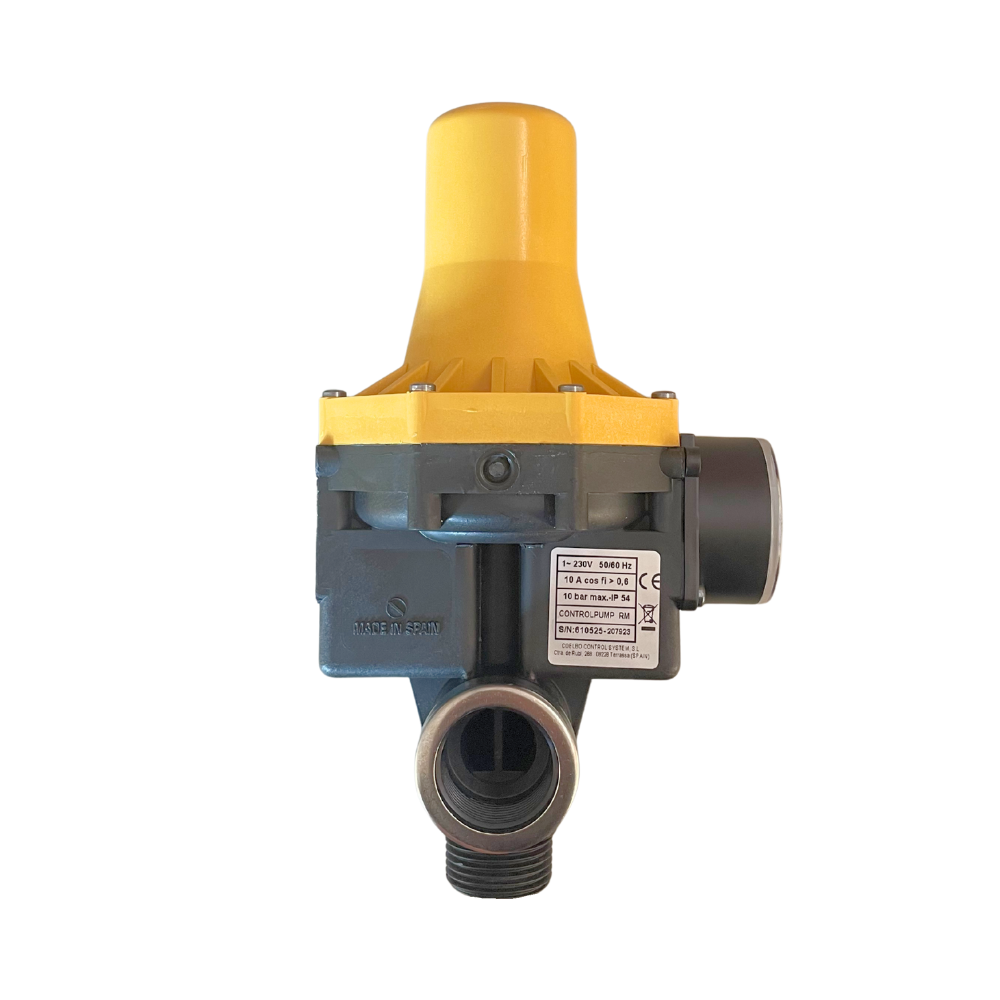

CARACTERÍSTICAS TÉCNICAS

Alimentação elétrica: 220/240 V
Corrente máxima: 16(8) A
Frequência: 50/60 Hz
Grau de proteção: IP54
Temperatura máxima da água: 60 °C
Caudal máximo: 10.000 l/h
Pressão de arranque RSC15: 1,5–3,0 bar (ajustável)
Pressão máxima de utilização: 10 bar

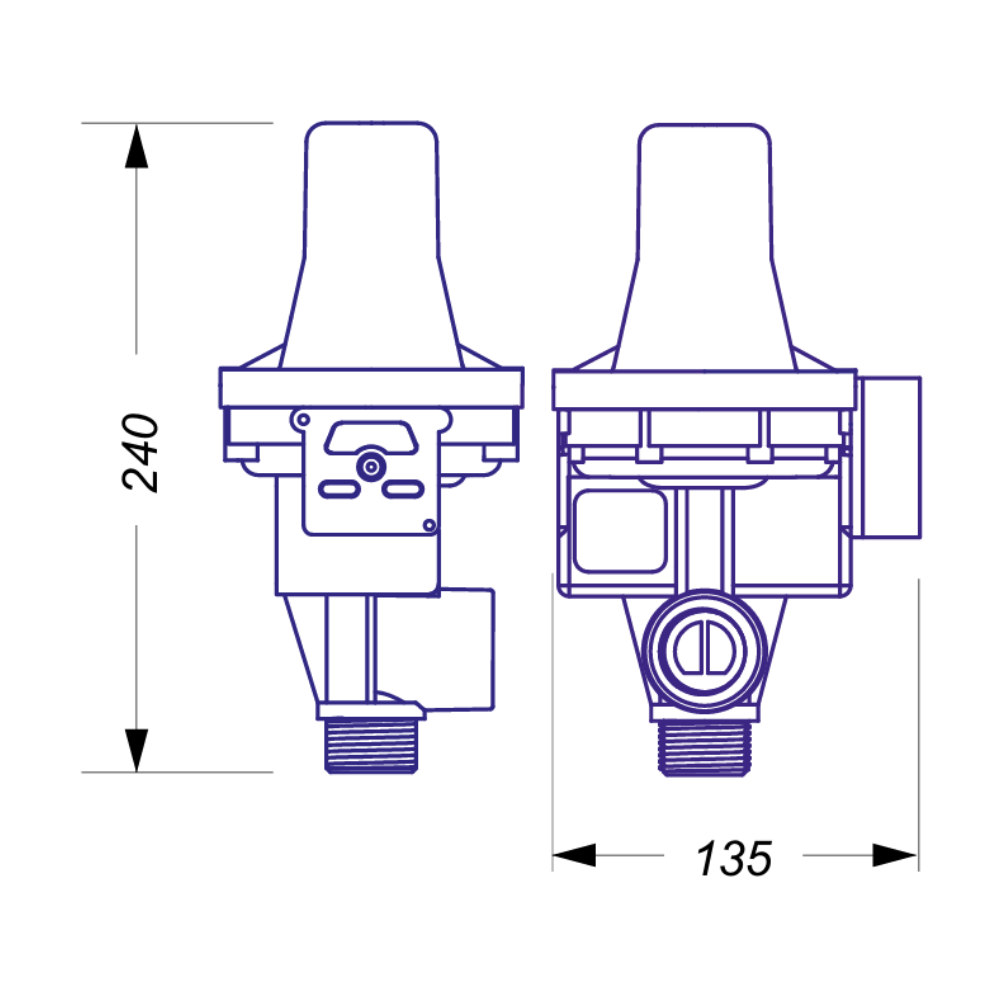

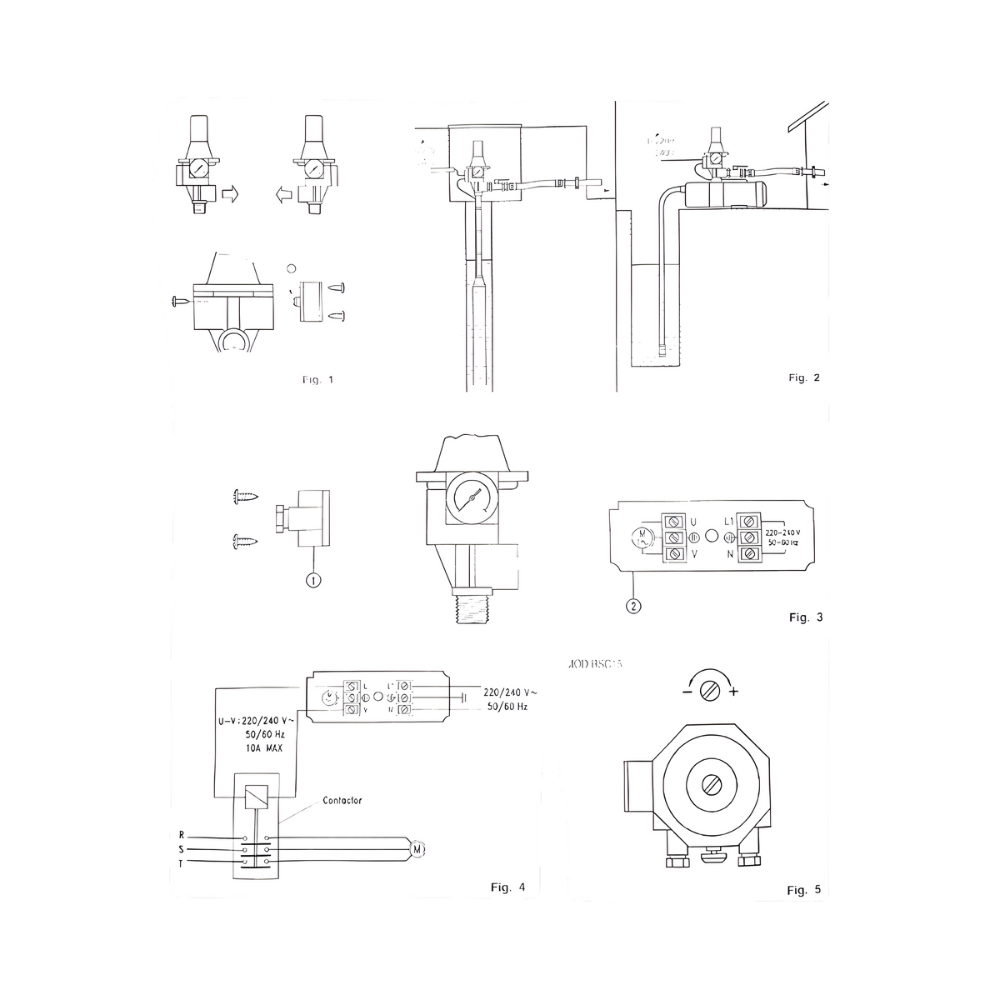

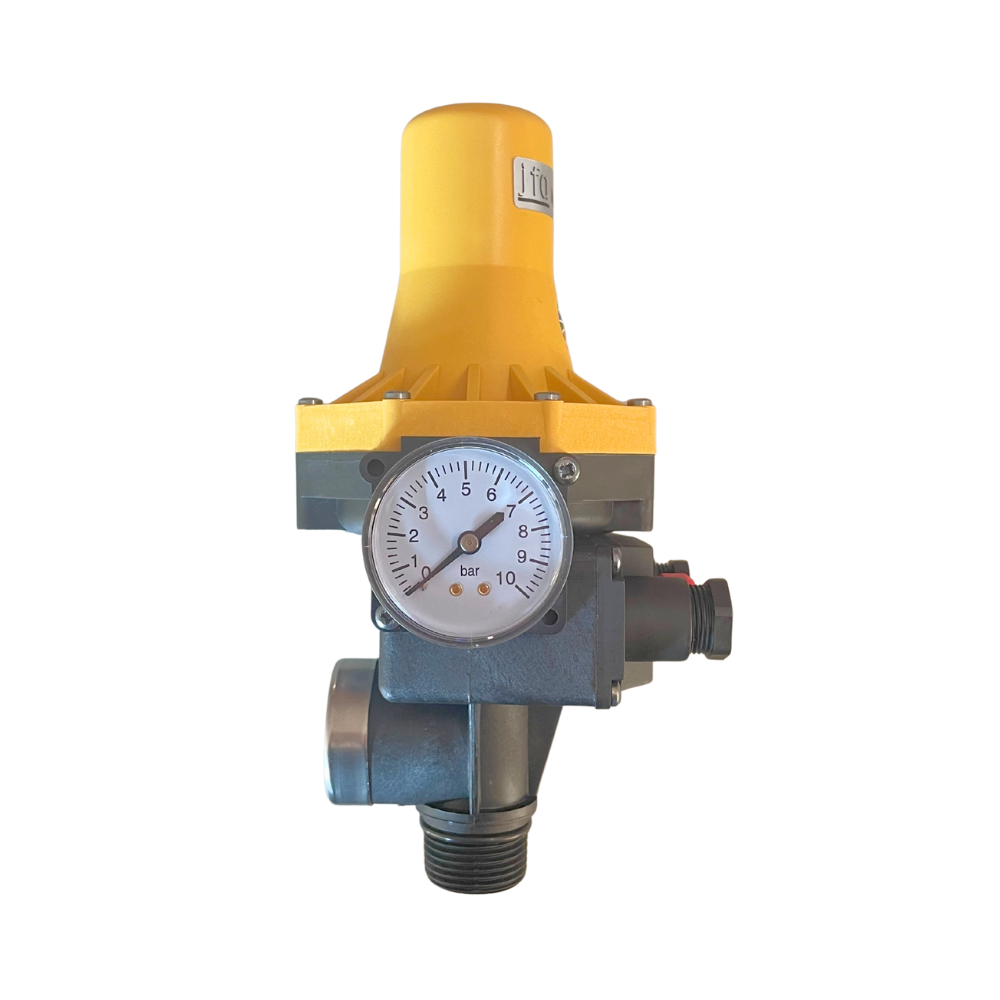

Montam do manómetro (Figura 1)

Monte o manómetro com os dois parafusos fornecidos, de acordo com o lado mais conveniente. No lado oposto, insira o parafuso na saída de ventilação do manómetro.

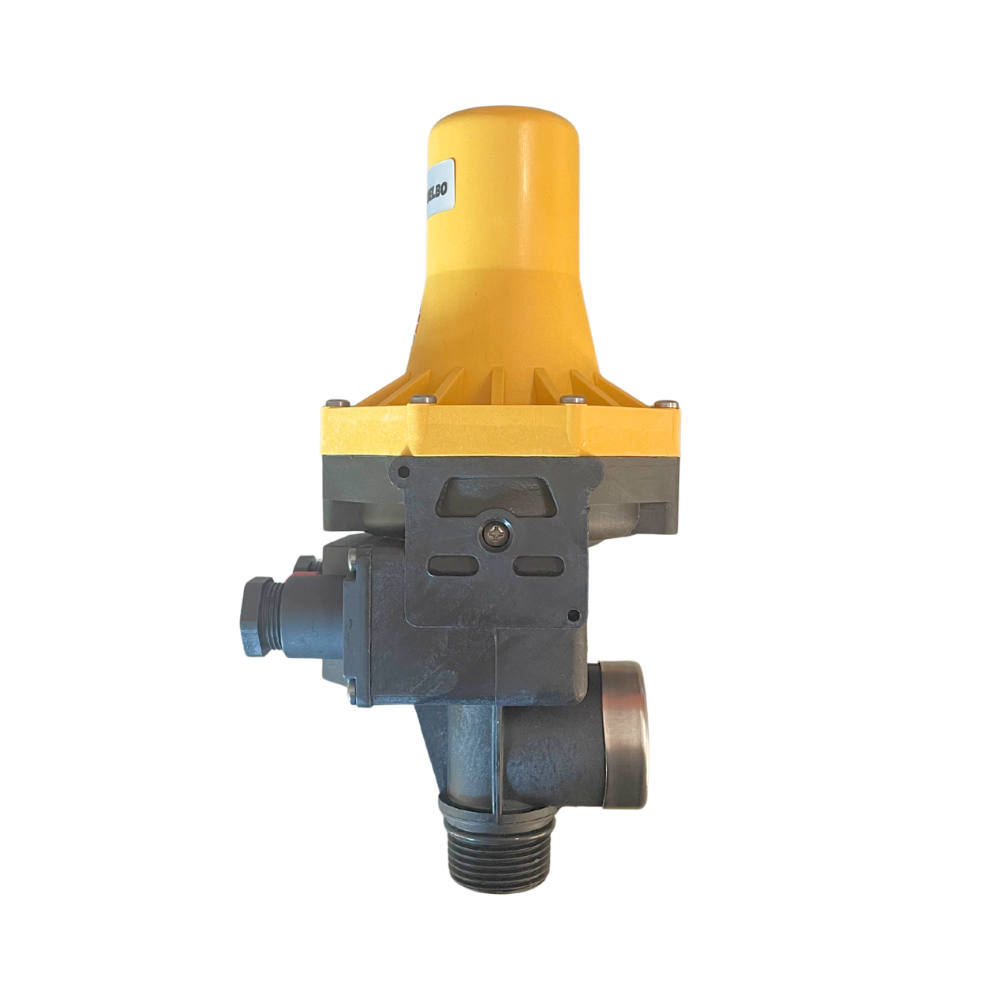

Ligação hidráulica (Figura 2 e 5)

Antes de proceder à ligação hidráulica, é essencial preparar a bomba corretamente. O CONTROLPUMP deve ser montado sempre na posição vertical, ligando: Entrada (rosca macho 1”) diretamente à bomba saída lateral (rosca fêmea 1”) à rede, como o dispositivo possui válvula de retenção interna, não é necessário instalar outra.

Acessórios recomendados:

• Tubo flexível com uniões desmontáveis;
• Válvula de esfera para isolamento da bomba.

Aviso importante

O modelo RSC15 permite ajuste de pressão de arranque, adequado para alturas de 15 a 25 m. A bomba deve trabalhar com 1 bar acima da pressão ajustada.

Ligação elétrica (Figura 3 e 4)

Verifique a alimentação (220/240 V). Remova a tampa do circuito eletrónico e efetue as ligações conforme o diagrama de instalação. Pode ser usado com bombas monofásicas ou trifásicas através de contactor.

ARRANQUE

1. Verifique se a bomba está cebada.
2. Abra ligeiramente uma torneira.
3. Ligue o CONTROLPUMP à corrente elétrica.
4. A bomba arrancará automaticamente e, em 20–25 segundos, o manómetro indicará a pressão máxima.
5. Feche a torneira – a bomba parará após 6–7 segundos.

POSSÍVEIS PROBLEMAS

1. A bomba não pára:
   • Verifique fugas (superiores a 0,8 l/min)
   • Confirme pressão adequada da bomba
   • Verifique entrada de ar na linha de sucção
   • Possível falha no circuito eletrónica
2. A bomba não arranca:
   • Falta de água (sistema de segurança ativo)
   • Bomba avariada
   • Falta de corrente elétrica
   • Falha no módulo eletrónico
3. A bomba arranca e pára constantemente:
   • Verifique pequenas fugas na instalação
