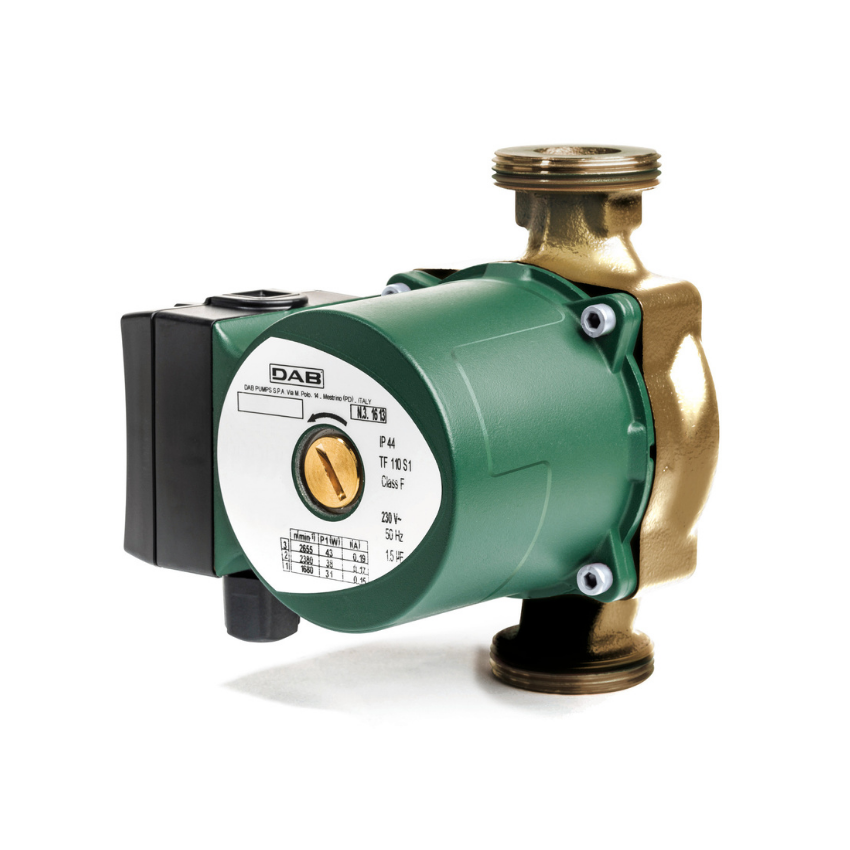

Bomba Circuladora DAB VS 35/150

Aplicação

• Circulador de rotor húmido para água quente sanitária

• Sistemas de aquecimento doméstico e circulação em circuito fechado ou aberto

Dados Técnicos Gerais

• Tipo de motor: Rotor húmido, assíncrono, 2 polos

• Funcionamento: 3 velocidades

• Tensão nominal: 1 × 230 V ~ 50 Hz

• Classe de proteção: IP44

• Classe de isolamento: F

• Pressão máxima de funcionamento: 10 bar

• Temperatura do líquido bombeado:

  • até +110 °C (outros usos)

  • recomenda-se ≤ 65 °C para evitar calcificação

• Fluido bombeado: Água limpa ou mistura água/glicol (máx. 30%)

Desempenho Hidráulico

• Altura manométrica máxima: até 4,1 m

• Caudal máximo: até 5,4 m³/h

• Curva característica (H em metros):

  • 0,6 m³/h → 3,7 m

  • 1,2 m³/h → 3,3 m

  • 1,8 m³/h → 2,82 m

  • 2,4 m³/h → 2,2 m

  • 3,0 m³/h → 1,3 m

Dados Elétricos

• Potência elétrica máxima (P1): 55 W

• Corrente nominal: 0,24 A

• Condensador: 1,7 µF

• Pressão mínima de aspiração: 1,5 m.c.a.

Ligações e Instalação

• Distância entre eixos: 150 mm

• Conexões hidráulicas: 1½”

• Material das ligações: Latão

• Uniões disponíveis (opcional):
  1/2” F – 3/4” F – 1” F

• Tubagem em cobre compatível: Ø 22 mm e Ø 28 mm

• Instalação: eixo do motor horizontal

Dimensões e Peso

• Dimensões (L × A × P):
  150 × 124 × 104 mm

• Peso (sem embalagem): 2,6 kg

• Volume de embalagem: 0,0038 m³

Materiais Principais

• Corpo da bomba: Bronze

• Impulsor: Tecnopolímero

• Veio do motor: Cerâmica

• Buchas: Grafite

• Camisa do rotor e estator: Aço inoxidável
