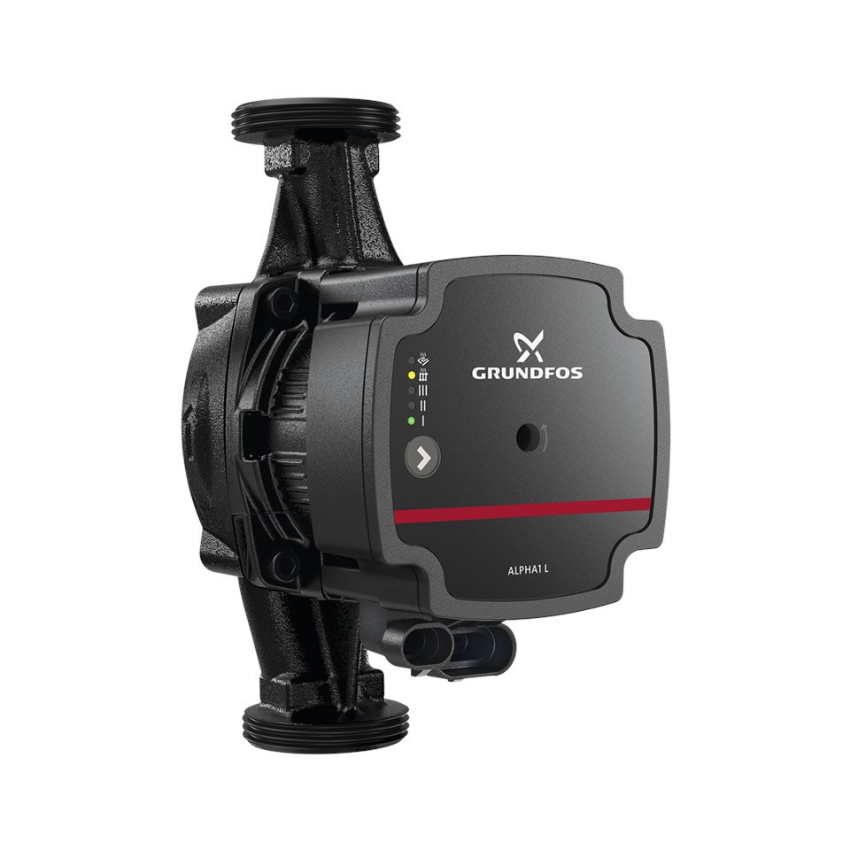

Bomba Circuladora ALPHA1 L 25-60 180

Descrição Geral

A bomba possui três modos de controlo:

• modo de aquecimento de radiador,

• modo de piso radiante,

• curva constante/velocidade constante.

Além disso, a velocidade pode ser controlada por um sinal PWM de baixa tensão (Pulse Width Modulation).

A bomba tem um veio de cerâmica e rolamentos radiais, rolamento axial de carbono, rotor de aço inoxidável, placa de rolamentos e rotor revestido, impulsor composto, tudo contribuindo para uma longa vida útil. A bomba é auto-ventilada, o que contribui para um fácil comissionamento, bem como para a facilidade de seleção do modo de controlo.

O design compacto, apresentando uma cabeça de bomba com caixa de controlo e painel de controlo integrados, adapta-se às instalações mais comuns, bem como a caldeiras.

A bomba e o motor formam uma unidade integral sem empanque. A bomba é de tipo de funcionamento em molhado, o que significa que os rolamentos são lubrificados pelo líquido bombeado. Este tipo de configuração garante uma operação livre de manutenção.

O corpo da bomba é feito de ferro fundido e revestido por eletrodeposição para melhorar a resistência à corrosão.

O motor é um motor síncrono de magneto permanente/estator compacto. O controlador da bomba está incorporado no painel de controlo, que é montado no alojamento do estator e conectado ao estator através de uma ficha terminal.

Características da ALPHA1 L

• Três curvas constantes/velocidade constante

• Modo de aquecimento de radiador

• Modo de piso radiante

• Perfil PWM para aplicações de aquecimento (perfil A). O sinal PWM é um método para gerar um sinal analógico usando uma fonte digital

• Energeticamente otimizado, em conformidade com a diretiva ErP

• Parafuso de desbloqueio, acessível pela frente do painel de controlo

• Funciona de forma fiável e eficiente até mesmo nas condições mais exigentes

• Ficha de instalação ajustável e flexível, com duas posições de prensa-cabo possíveis

Líquido

• Líquido bombeado: Água

• Gama de temperatura do líquido: 2 .. 95 °C

• Temperatura do líquido durante operação: 60 °C

• Densidade: 983.2 kg/m³

Dados Técnicos

• Caudal nominal: 1.94 m³/h

• Cabeça cotada: 3.28 m

• Orientação da cabeça da bomba: 6H

• Classe TF: 95

• Aprovações: VDE, CE, EAC, SEPRO

Materiais

• Corpo da bomba: Ferro fundido

• Caixa da bomba: EN 1561 EN-GJL-150

• Corpo da bomba: ASTM A48-150B

• Impulsor: Composite

• Material do impulsor: PES + 30% GF

Instalação

• Gama de temperatura ambiente: 0 .. 55 °C

• Pressão máx. de funcionamento: 10 bar

• Tipo de conexão: G

• Dimensão da conexão: 1 1/2 inch

• Nível de pressão para conexão: PN 10

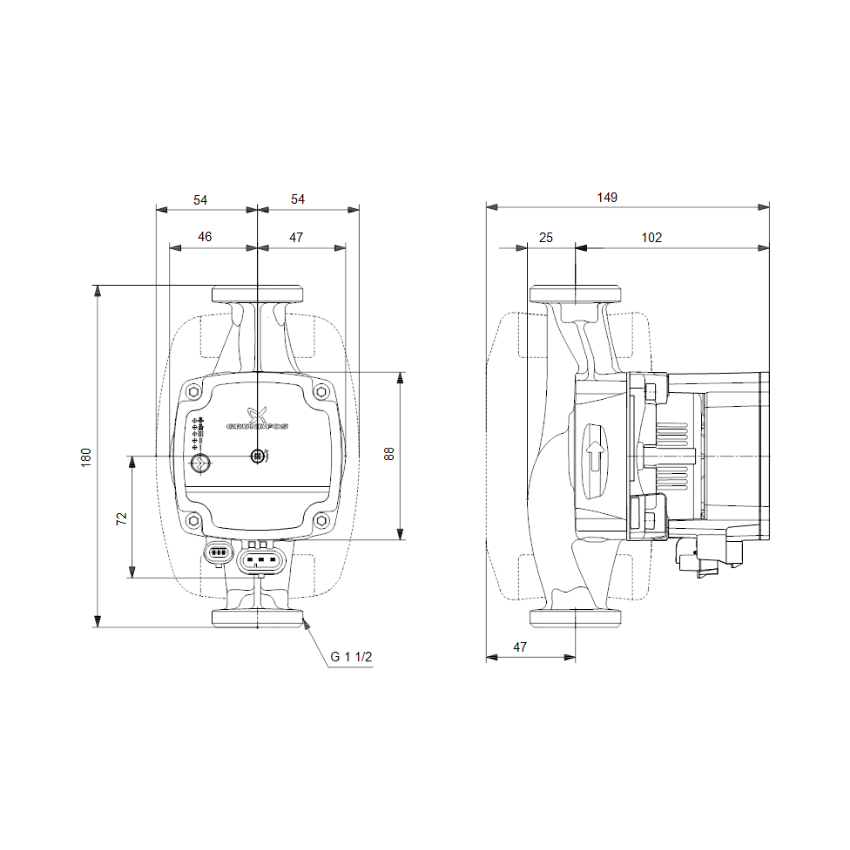

• Extensão porta a porta: 180 mm

Características Eléctricas

• Potência mínima absorvida – P1: 4 W

• Entrada de potência P1: 45 W

• Frequência da rede: 50 / 60 Hz

• Voltagem nominal: 1 x 230 V

• Consumo máximo de energia: 0.05 .. 0.42 A

• Classe de protecção (IEC 34-5): X4D

• Classe de isolamento (IEC 85): F

Outros

• Energia (EEI): 0.20

• Peso líquido: 2.06 kg

• Peso bruto: 2.2 kg

• Volume de expedição: 0.004 m³

• País de origem: DK

• Nº taxa aduaneira: 84137030
